Vom CAD-Modell zum Serienteil: Warum Kunststoffbauteile lange vor der Maschine entschieden werden

Der sichtbarste Fehler entsteht oft sehr früh

Ein großes Kunststoffgehäuse wirkt auf den ersten Blick simpel. Fläche, Kante, Öffnung, vielleicht einige Befestigungspunkte. In der Entwicklung steckt jedoch eine Reihe von Entscheidungen, die später kaum noch sichtbar sind. Wandstärken müssen zusammenpassen, Radien werden definiert, Rippen brauchen eine sinnvolle Geometrie, und das Bauteil muss sich überhaupt aus einem Werkzeug entformen lassen.

Viele Probleme, die in der Produktion wie Maschinenfehler aussehen, haben ihren Ursprung deshalb bereits im CAD-Modell. Ist an einer Stelle zu viel Material gebündelt, kühlt dieser Bereich anders ab als eine dünne Zone. Das kann Verzug oder Einfallstellen begünstigen. Muss das Werkzeug später geändert werden, wird aus einem kleinen Konstruktionsdetail schnell ein teurer Eingriff.

Wandstärke beeinflusst mehr als das Gewicht

Beim klassischen Spritzgießen wird geschmolzener Thermoplast in ein Werkzeug gedrückt. Nach dem Füllen beginnt die Kühlphase. Erst wenn das Bauteil ausreichend formstabil ist, kann das Werkzeug geöffnet und das Teil ausgeworfen werden.

Für kunststoff spritzgussteile sind möglichst gleichmäßige Wandstärken deshalb ein wichtiger Konstruktionsgrundsatz. Dicke Bereiche benötigen länger zum Abkühlen und können stärker schrumpfen. Zusätzliche Steifigkeit wird daher häufig über Rippen oder geometrische Verstärkungen erzeugt, statt einfach mehr Material anzuhäufen.

Auch scharfe Übergänge sind ungünstig. Radien können den Materialfluss unterstützen und Spannungsspitzen reduzieren. Gleichzeitig müssen Entformungsschrägen berücksichtigt werden, damit das Teil nach dem Abkühlen sauber aus dem Werkzeug kommt.

Die Kühlzeit steht selten im Designbriefing, aber auf der Kalkulation

Bei Serienbauteilen zählt nicht nur der Materialpreis. Werkzeugkosten, Zykluszeit, Ausschuss, Nacharbeit und Montage bestimmen mit, was ein Teil wirtschaftlich kostet.

Die Kühlphase ist dabei besonders interessant. Ein Bauteil kann erst ausgeworfen werden, wenn es seine Form hält. Jede unnötige Materialanhäufung verlängert potenziell diesen Schritt. Was in der Konstruktion nach einem kleinen Plus an Sicherheit aussieht, kann in tausenden Zyklen erhebliche Zeit bedeuten.

Bei großen Geometrien kommt der Fließweg hinzu. Der Kunststoff muss alle Bereiche des Formhohlraums erreichen, bevor er zu stark abkühlt. Anspritzpositionen, Heißkanäle und Prozessparameter werden deshalb nicht erst nach dem Werkzeugbau relevant.

Wenn ein anderes Verfahren besser zur Geometrie passt

Nicht jedes große Kunststoffteil ist für klassischen Hochdruckspritzguss optimal. Eine Alternative kann TSG Spritzguss sein. Beim thermoplastischen Schaumguss wird ein Treibmittel genutzt, wodurch im Material eine geschäumte Struktur entstehen kann. Das verändert Druckverhältnisse und eröffnet bei großen Formteilen andere Möglichkeiten.

Das Verfahren bringt allerdings eigene Charakteristika mit. Oberflächen können anders ausfallen als bei einem konventionell gespritzten Sichtteil. Wenn eine besonders glatte oder dekorative Oberfläche gefordert ist, kann zusätzliche Nacharbeit eine Rolle spielen.

Genau deshalb sollte die Verfahrenswahl aus der Funktion des Bauteils entstehen. Ein TSG-Teil ist nicht automatisch besser oder schlechter. Es passt schlicht zu anderen Anforderungen als ein dünnwandiges Hochdruckspritzgussteil.

Simulation hilft, ersetzt aber keine fertigungsgerechte Konstruktion

Digitale Füllsimulationen können früh zeigen, wo Fließwege problematisch werden, welche Bereiche zuletzt gefüllt werden oder wo Lufteinschlüsse drohen. Für Entwickler ist das wertvoll, weil Änderungen im CAD-Modell deutlich günstiger sind als Änderungen am fertigen Werkzeug.

Trotzdem bleibt die Simulation ein Modell. Materialdaten, Werkzeugtemperatur und Prozessannahmen müssen zur späteren Fertigung passen. Eine ungünstige Grundgeometrie wird nicht automatisch gut, nur weil sie farbig simuliert wurde.

Der größte Nutzen entsteht, wenn Konstruktion, Werkzeugbau und Produktion früh miteinander sprechen. Dann lassen sich Rippen, Radien, Trennlinien oder Anspritzpunkte noch anpassen, bevor Stahl bearbeitet wird.

Industriebauteile dürfen trotzdem gut aussehen

Gehäuse für Maschinen, technische Geräte oder Anlagen sind oft jahrelang sichtbar. Funktion und Gestaltung stehen deshalb nicht zwangsläufig gegeneinander. Eine saubere Oberfläche, nachvollziehbare Fugen und sinnvoll integrierte Befestigungen können Teil der Konstruktion sein, ohne die Fertigung unnötig zu erschweren.

Das gelingt am besten, wenn Design nicht erst am Schluss über ein bereits festgelegtes Bauteil gelegt wird. Gute Kunststoffentwicklung verbindet Form, Funktion, Werkzeug und Prozess von Beginn an.

Beim fertigen Teil soll von dieser Abstimmung möglichst wenig auffallen. Es sitzt, passt, erfüllt seine Aufgabe und lässt sich wirtschaftlich herstellen. Hinter dieser scheinbaren Selbstverständlichkeit steckt deutlich mehr Arbeit, als die glatte Oberfläche vermuten lässt.

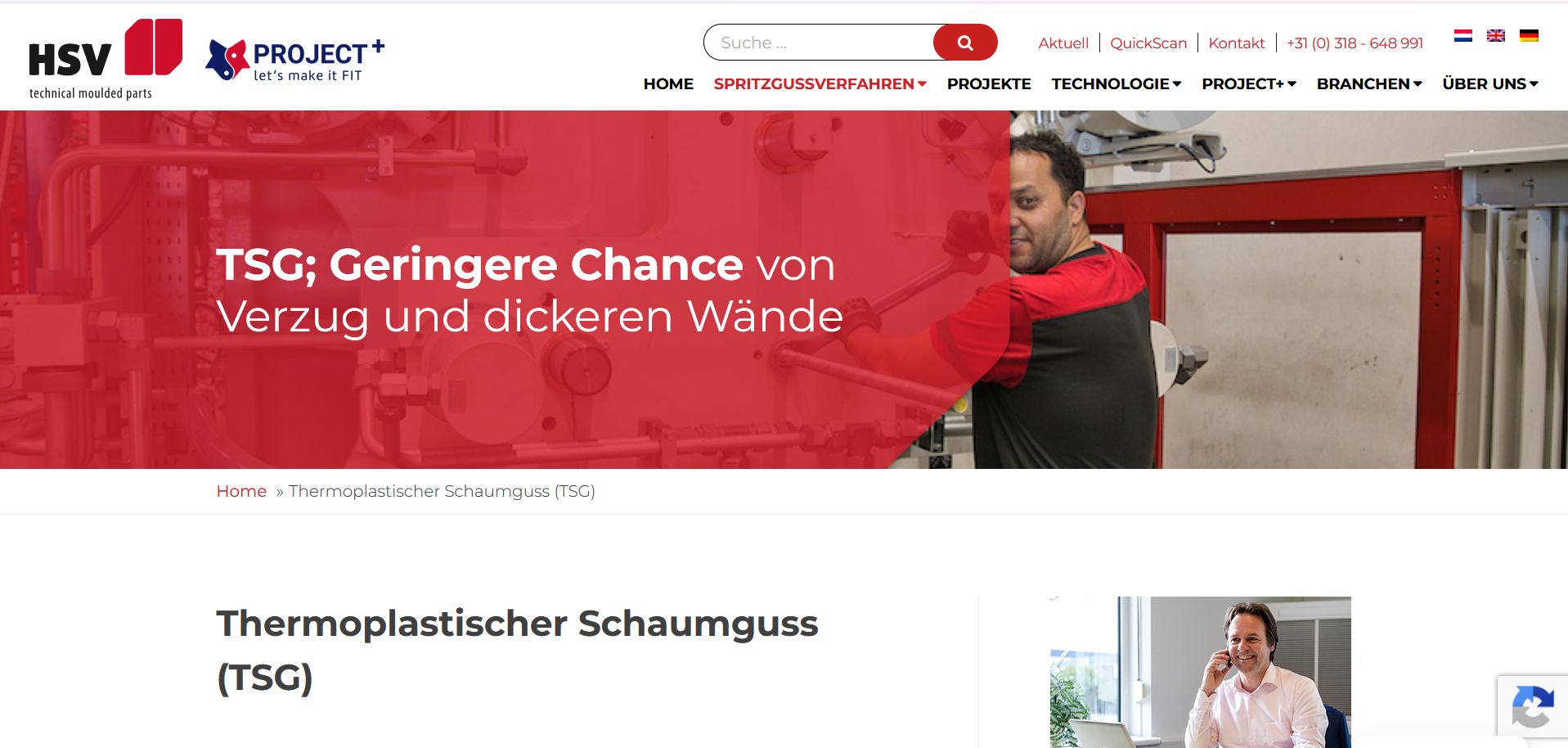

Foto: Website HSV Screenshot
